🎛 اسپلیتر 8 کانال DMX SIGNAL AMPLIFIER | اسپلیتر و توزیعکننده حرفهای سیگنال DMX هشت خروجی
اگر در یک سیستم نورپردازی حرفهای با تعداد زیادی دستگاه نور، Moving Head، LED PAR، لیزر، افکت نوری یا تجهیزات DMX کار میکنید، انتقال صحیح و پایدار سیگنال DMX اهمیت زیادی دارد. 8CH DISTRIBUIDOR DMX یک دستگاه توزیعکننده یا DMX Splitter است که برای دریافت سیگنال DMX و تقسیم آن به چند مسیر مستقل طراحی شده است.
این دستگاه دارای یک ورودی DMX، یک خروجی Loop Through و 8 خروجی ایزوله DMX است و به شما اجازه میدهد سیگنال کنترل نور را در چند مسیر مجزا توزیع کنید. وجود ایزولاسیون بین ورودی و خروجیها و همچنین ایزولاسیون خروجیها نسبت به یکدیگر، به افزایش پایداری سیستم و کاهش مشکلات ناشی از اختلاف پتانسیل و اختلالات الکتریکی کمک میکند.
💡 پیشنهاد پارسصدا:
اگر تعداد تجهیزات DMX شما زیاد است یا مسیر کابلکشی نورپردازی طولانی و چندشاخه شده، استفاده از 8ch DISTRIBUIDOR DMX میتواند ساختار کابلکشی را منظمتر کرده و امکان توزیع سیگنال DMX در 8 مسیر مستقل و ایزوله را فراهم کند.
اگر تعداد تجهیزات DMX شما زیاد است یا مسیر کابلکشی نورپردازی طولانی و چندشاخه شده، استفاده از 8ch DISTRIBUIDOR DMX میتواند ساختار کابلکشی را منظمتر کرده و امکان توزیع سیگنال DMX در 8 مسیر مستقل و ایزوله را فراهم کند.
⭐ 8ch DISTRIBUIDOR DMX چیست و چه کاری انجام میدهد؟
8ch DISTRIBUIDOR DMX یک توزیعکننده سیگنال DMX است و نباید آن را با کنترلر یا کنسول DMX اشتباه گرفت. این دستگاه وظیفه تولید یا برنامهریزی افکتهای نور را ندارد؛ بلکه سیگنال DMX دریافتی از کنترلر را دریافت کرده و آن را برای استفاده در چند مسیر خروجی توزیع میکند.
به زبان ساده، زمانی که یک کنترلر DMX دارید اما لازم است سیگنال کنترل نور به چند مسیر مختلف ارسال شود، این دستگاه بین کنترلر و تجهیزات نورپردازی قرار میگیرد و سیگنال را به 8 خروجی DMX ایزوله تقسیم میکند. این ویژگی برای سیستمهای نورپردازی بزرگ، استیج، سالنها و پروژههایی که کابلکشی گسترده دارند بسیار کاربردی است.
- 🎛 دریافت سیگنال DMX از کنترلر یا کنسول نور
- 🔀 تقسیم سیگنال DMX به 8 مسیر خروجی
- 🔌 دارای خروجی Loop Through برای اتصال به اسپلیتر بعدی
- 🛡 ایزولاسیون ورودی و خروجیها
- 🛡 ایزولاسیون مستقل خروجیها نسبت به یکدیگر
- 💡 مناسب برای سیستمهای نورپردازی حرفهای و چندمسیره
- 📡 پشتیبانی از استاندارد DMX-512
- 🔧 استفاده در مسیرهای کابلکشی گسترده DMX
🎯 چرا باید از DMX Distributor استفاده کنیم؟
در سیستمهای نورپردازی کوچک ممکن است تجهیزات DMX مستقیماً به یکدیگر متصل شوند؛ اما با افزایش تعداد تجهیزات و شاخههای کابلکشی، مدیریت صحیح سیگنال اهمیت بیشتری پیدا میکند. DMX Distributor برای همین شرایط طراحی شده است و امکان تقسیم کنترلشده سیگنال DMX به چند مسیر را فراهم میکند.
وجود 8 خروجی ایزوله باعث میشود هر مسیر خروجی از نظر الکتریکی از مسیرهای دیگر جدا باشد. همچنین ایزولاسیون ورودی نسبت به خروجیها میتواند در کاهش انتقال مشکلات الکتریکی میان بخشهای مختلف سیستم مؤثر باشد.
🔵 نکته مهم:
این دستگاه کنترلر DMX نیست و بهتنهایی برای برنامهریزی یا اجرای افکتهای نورپردازی استفاده نمیشود. وظیفه اصلی آن توزیع و ایزوله کردن سیگنال DMX بین کنترلر و تجهیزات نورپردازی است.
این دستگاه کنترلر DMX نیست و بهتنهایی برای برنامهریزی یا اجرای افکتهای نورپردازی استفاده نمیشود. وظیفه اصلی آن توزیع و ایزوله کردن سیگنال DMX بین کنترلر و تجهیزات نورپردازی است.
🔀 8 خروجی ایزوله برای ساخت سیستم DMX چندمسیره
مهمترین ویژگی 8ch DISTRIBUIDOR DMX وجود 8 خروجی مستقل و ایزوله است. به این ترتیب میتوان سیگنال DMX را از یک ورودی دریافت کرده و به چند مسیر مختلف ارسال کرد. هر خروجی میتواند برای یک بخش از سیستم نورپردازی، یک مسیر کابلکشی یا گروهی از تجهیزات DMX مورد استفاده قرار گیرد.
این ساختار بهخصوص در پروژههایی که تجهیزات نورپردازی در قسمتهای مختلف یک محیط نصب شدهاند، باعث میشود کابلکشی منظمتر و مدیریت مسیرهای DMX سادهتر شود.

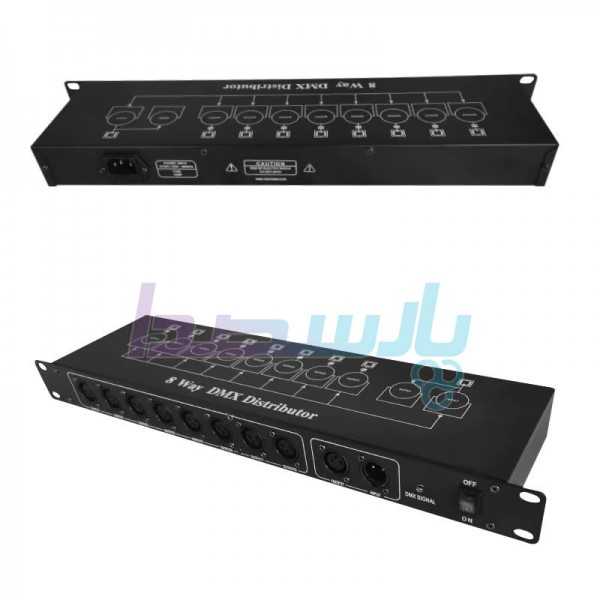

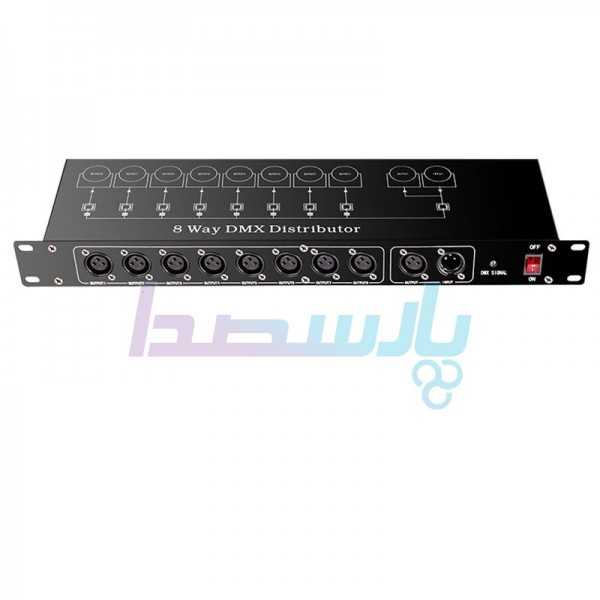

- 🔴 یک ورودی DMX
- 🔵 یک خروجی Passive Loop Through
- 🟢 هشت خروجی DMX ایزوله
- 🛡 ایزولاسیون ورودی و خروجی بیش از 1000VDC
- 🛡 ایزولاسیون خروجیها نسبت به یکدیگر بیش از 1000VDC
🛡 ایزولاسیون سیگنال در DMX Distributor
یکی از دلایل مهم استفاده از توزیعکننده DMX در سیستمهای حرفهای، امکان ایزوله کردن مسیرهای خروجی است. در این مدل، ورودی نسبت به خروجیها دارای ایزولاسیون بیش از 1000VDC بوده و خروجیها نیز نسبت به یکدیگر با همین سطح ایزولاسیون جدا شدهاند.
این ساختار برای پروژههایی که تجهیزات زیادی در نقاط مختلف نصب شدهاند اهمیت بیشتری دارد؛ زیرا میتواند از انتقال برخی مشکلات الکتریکی بین مسیرهای مختلف جلوگیری کرده و به پایداری بیشتر شبکه DMX کمک کند.
📡 پشتیبانی از DMX-512 و استاندارد RS-485
8ch DISTRIBUIDOR DMX برای سیستمهای مبتنی بر DMX-512 طراحی شده و از استاندارد ارتباطی RS-485 استفاده میکند. این موضوع باعث میشود دستگاه بتواند در زنجیرههای استاندارد کنترل نور DMX مورد استفاده قرار گیرد.
اتصال تجهیزات از طریق کانکتورهای XLR سه پین انجام میشود و وجود Loop Through نیز امکان عبور سیگنال برای ادامه مسیر را فراهم میکند.
🎪 کاربردهای 8ch DISTRIBUIDOR DMX؛ کجا باید از آن استفاده کرد؟
این دستگاه زمانی بیشترین کاربرد را دارد که سیستم نورپردازی شما دارای تجهیزات متعدد و مسیرهای کابلکشی مختلف باشد. به جای اینکه همه تجهیزات در یک مسیر زنجیرهای قرار بگیرند، میتوان سیگنال DMX را در نقطه مناسب به چند مسیر تقسیم کرد.
- 🎤 استیج و صحنه اجرای زنده
- 🎭 سالنهای تئاتر و برنامههای نمایشی
- 🎪 سالنها و مجموعههای برگزاری مراسم
- 🎧 سیستمهای نورپردازی دیجی
- 🎶 کنسرت و اجرای موسیقی
- 🏢 سالنهای همایش و اجتماعات
- ⛪ اماکن مذهبی دارای سیستم نورپردازی
- 🎬 استودیوهای فیلمبرداری و تولید محتوا
- 📸 استودیوهای عکاسی
- 💡 پروژههای نورپردازی معماری
- 🏟 مجموعههای ورزشی و سالنهای بزرگ
- 🎉 پروژههای نورپردازی مراسم و ایونت

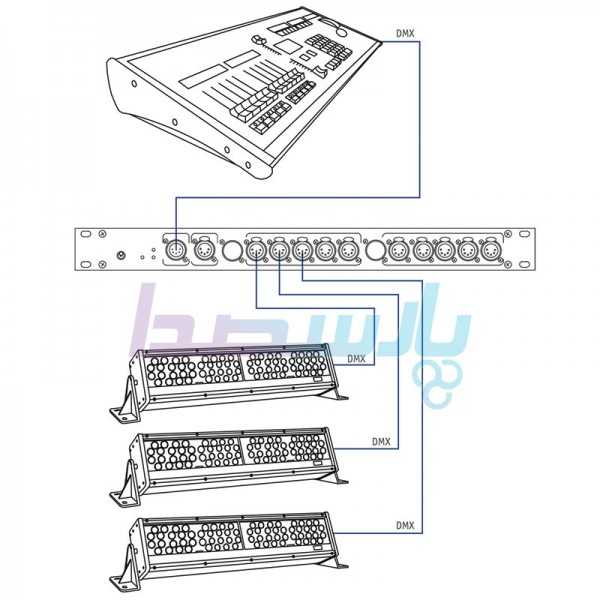

🔧 نحوه اتصال 8ch DISTRIBUIDOR DMX
این دستگاه در مسیر بین کنترلر DMX و تجهیزات نورپردازی قرار میگیرد. ابتدا سیگنال DMX از کنترلر یا کنسول نور به ورودی دستگاه متصل میشود. سپس خروجیهای ایزوله برای اتصال مسیرهای مختلف تجهیزات مورد استفاده قرار میگیرند.
- 🔹 خروجی DMX کنترلر را به ورودی دستگاه متصل کنید.
- 🔹 در صورت نیاز از خروجی Loop Through برای اتصال به اسپلیتر DMX بعدی استفاده کنید.
- 🔹 تجهیزات نورپردازی یا مسیرهای مختلف DMX را به خروجیهای 1 تا 8 متصل نمایید.
- 🔹 از کابل DMX استاندارد و اتصالات مناسب استفاده کنید.
- 🔹 آدرسدهی تجهیزات نورپردازی را از طریق کنسول کنترلر DMX انجام دهید.
- 🔹 عملکرد هر مسیر را بررسی کرده و در صورت نیاز کابلکشی را مدیریت کنید.
📋 مشخصات فنی 8ch DISTRIBUIDOR DMX
| مشخصات | مقدار |
|---|---|
| نوع محصول | DMX Distributor / Splitter |
| تعداد خروجی | 8 خروجی ایزوله DMX |
| ورودی DMX | 1 ورودی |
| خروجی Loop Through | دارد؛ Passive Loop Through |
| استاندارد DMX | DMX-512 (1990) |
| استاندارد ارتباطی | RS-485 |
| کانکتور | XLR سه پین |
| ایزولاسیون ورودی و خروجی | بیش از 1000VDC |
| ایزولاسیون خروجیها نسبت به یکدیگر | بیش از 1000VDC |
| ولتاژ کاری | AC 220V |
| فرکانس برق | 50/60Hz |
| درجه حفاظت | IP20 |
| نوع عملکرد | توزیع و ایزولهسازی سیگنال DMX |
📐 ابعاد و وزن دستگاه 8ch DMX Distributor
| مشخصات | مقدار |
|---|---|
| طول | 48.4 سانتیمتر |
| عرض | 14 سانتیمتر |
| ارتفاع | 4.5 سانتیمتر |
| وزن | 1.9 کیلوگرم |
| درجه حفاظت | IP20 |
❓ سوالات متداول درباره 8ch DISTRIBUIDOR DMX
🎛 آیا 8ch DISTRIBUIDOR DMX همان کنترلر DMX است؟
خیر. این دستگاه کنترلر DMX نیست و وظیفه برنامهریزی یا اجرای افکتهای نور را ندارد. وظیفه اصلی آن دریافت و توزیع سیگنال DMX به چند مسیر خروجی است.
🔀 این دستگاه چند خروجی DMX دارد؟
این مدل دارای 8 خروجی ایزوله DMX است که امکان تقسیم سیگنال ورودی به هشت مسیر مستقل را فراهم میکند.
🛡 آیا خروجیهای DMX از یکدیگر ایزوله هستند؟
بله. خروجیهای دستگاه نسبت به یکدیگر دارای ایزولاسیون بیش از 1000VDC هستند. ورودی نیز نسبت به خروجیها بیش از 1000VDC ایزوله شده است.
📡 آیا این دستگاه از DMX-512 پشتیبانی میکند؟
بله. 8ch DISTRIBUIDOR DMX برای سیستمهای مبتنی بر DMX-512 (1990) طراحی شده و از استاندارد RS-485 استفاده میکند.
🔌 آیا دستگاه Loop Through دارد؟
بله. یک خروجی Passive Loop Through برای اتصال به اسپلیتر DMX بعدی در نظر گرفته شده است و میتوان از آن برای ادامه مسیر سیگنال استفاده کرد.
🔗 آیا میتوان به هر 8 خروجی تجهیزات مختلف DMX متصل کرد؟
بله. خروجیهای دستگاه برای ایجاد مسیرهای مجزای DMX طراحی شدهاند و میتوان تجهیزات یا بخشهای مختلف سیستم نورپردازی را از طریق این خروجیها توزیع کرد.
🎪 8ch DMX Distributor برای چه مکانهایی مناسب است؟
این دستگاه برای استیج، کنسرت، سالن همایش، تئاتر، دیجی، مراسم، استودیو، پروژههای نورپردازی معماری و سیستمهای نورپردازی بزرگ که به چند مسیر DMX نیاز دارند مناسب است.
⚡ محدوده ولتاژ کاری دستگاه چقدر است؟
محدوده ولتاژ کاری دستگاه 220 ولت با فرکانس 50/60Hz است.
📏 ابعاد دستگاه چقدر است؟
ابعاد این مدل حدود 48.4 × 14 × 4.5 سانتیمتر و وزن آن حدود 1.9 کیلوگرم است.
💡 چه زمانی خرید DMX Distributor ضروریتر میشود؟
زمانی که سیستم نورپردازی دارای تجهیزات متعدد، مسیرهای کابلکشی مختلف یا شاخههای متعدد DMX باشد، استفاده از توزیعکننده DMX میتواند مدیریت مسیرها و جداسازی الکتریکی خروجیها را سادهتر و مطمئنتر کند.
🏆 جمعبندی و بررسی نهایی 8ch DISTRIBUIDOR DMX
اگر یک سیستم نورپردازی حرفهای دارید و لازم است سیگنال DMX را به چند مسیر مختلف تقسیم کنید، 8ch DISTRIBUIDOR DMX یک ابزار کاربردی برای مدیریت و توزیع سیگنال است. این دستگاه با 8 خروجی ایزوله، ورودی DMX، Passive Loop Through، پشتیبانی از DMX-512 و استاندارد RS-485 برای سیستمهای نورپردازی چندمسیره طراحی شده است.
ایزولاسیون بیش از 1000VDC بین ورودی و خروجیها و همچنین بین خروجیهای مختلف، در کنار ساختار هشتمسیره دستگاه، آن را به گزینهای مناسب برای استیج، کنسرت، تئاتر، سالنهای مراسم، استودیوها و پروژههای نورپردازی بزرگ تبدیل میکند.
🛒 خرید 8ch DISTRIBUIDOR DMX از پارسصدا
فروشگاه پارسصدا به عنوان ارائهدهنده تجهیزات صوتی، نورپردازی و تجهیزات حرفهای اجرای مراسم، این محصول را برای استفاده در سیستمهای DMX و نورپردازی چندمسیره عرضه میکند.
اگر برای انتخاب تعداد خروجی موردنیاز، نحوه اتصال دستگاه، طراحی مسیر DMX یا هماهنگ کردن آن با تجهیزات نورپردازی خود نیاز به راهنمایی دارید، کارشناسان پارسصدا آماده ارائه مشاوره پیش از خرید هستند.
